Sensores de perfil 2D y 3D

Posicionamiento fino del robot e inspecciones eficaces en línea



  • Dispositivo de medición de perfiles 2D multiherramienta, compacto y fácil de usar

  • Potentes funciones de medición integradas, incluido el comparador de perfiles

  • Sensor de perfiles protegido contra la luz ambiental con interfaces IO-Link y Ethernet

  • Cableado sencillo gracias a la alimentación por Ethernet (PoE)

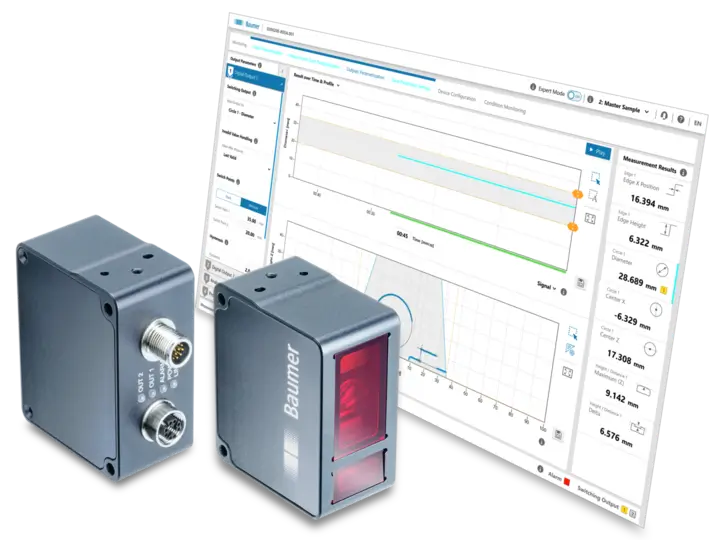

Sensores inteligentes de perfil multiherramienta OXM

  • Funciones de medición para la salida directa de hasta 7 valores medidos

  • Vinculación de las herramientas de medición y el seguimiento de las capas para realizar análisis versátiles

  • Configuración libre en la intuitiva interfaz web

  • Resolución de hasta 8 µm en la dirección z con láser rojo

  • Amplia selección de interfaces y protocolos (PROFINET, Ethernet/IP, OPC UA, IO-Link, Modbus TCP)

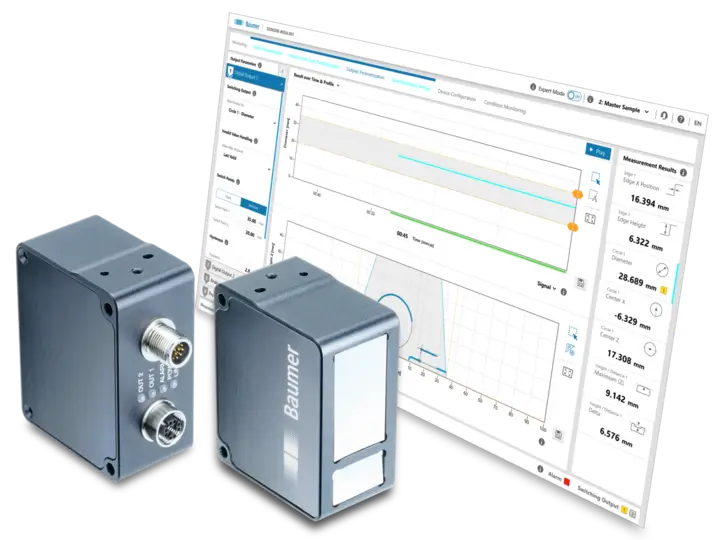

Alta precisión en una carcasa compacta OXM/ OXP con láser azul


  • Resolución de hasta 5 µm en la dirección z con un rango de medición de 25 mm

  • Paso de punto de perfil de hasta 30 µm con una anchura de campo de visión de hasta 28 mm

  • Resultados de medición estables y precisos en superficies plásticas y semitransparentes





Datos de perfil para las evaluaciones individuales OXP



  • Salida de una nube de puntos 2D calibrada para su procesamiento externo

  • Parametrización del sensor mediante una interfaz web intuitiva

  • Creación de nubes de puntos 3D mediante codificador y entrada de disparo

  • SDK disponible gratuitamente con código de muestra





Ventajas


Multiherramienta inteligente todo en uno para tareas de medición individuales


Funcionalidad completa en el sensor

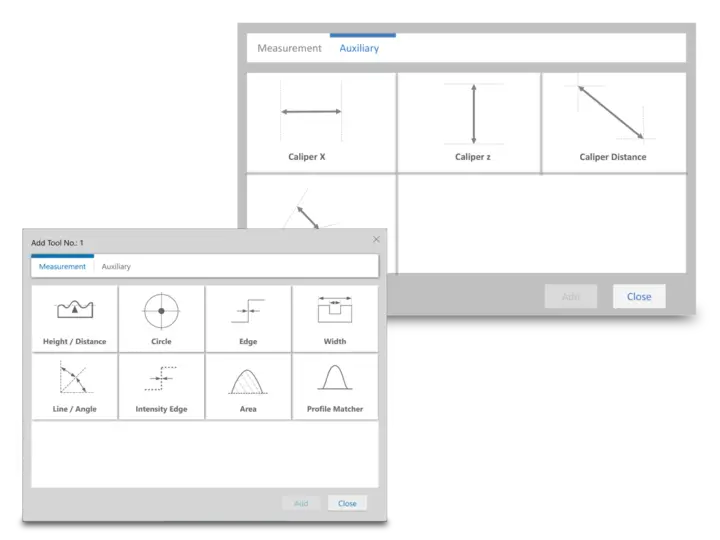

  • Todas las funciones de medición, incluido el potente Profile Matcher para la comparación de contornos en línea, están directamente integradas en el sensor

  • Configuración gratuita de hasta 7 valores de medición en el navegador web

  • La vinculación de las herramientas de medición permite realizar análisis versátiles

  • Seguimiento de la posición de las ventanas de evaluación para pruebas con posición variable de una pieza medida

Dispositivo de medición

  • Diseño compacto y ligero con carcasa IP 65 y fácil cableado para el montaje en el brazo del robot

  • No es necesaria la iluminación externa

  • Gracias a la funcionalidad Power over Ethernet (PoE), el sensor puede utilizarse con un solo cable


La mejor usabilidad y los mejores análisis en directo


Puesta en marcha y manejo sencillos

  • Configuración gráfica de la tarea de medición respectiva en la intuitiva interfaz web de Baumer

  • Almacenamiento de hasta 32 configuraciones de parámetros (trabajos) en el sensor

  • Puesta en marcha rápida de los sensores calibrados sin instalación de software

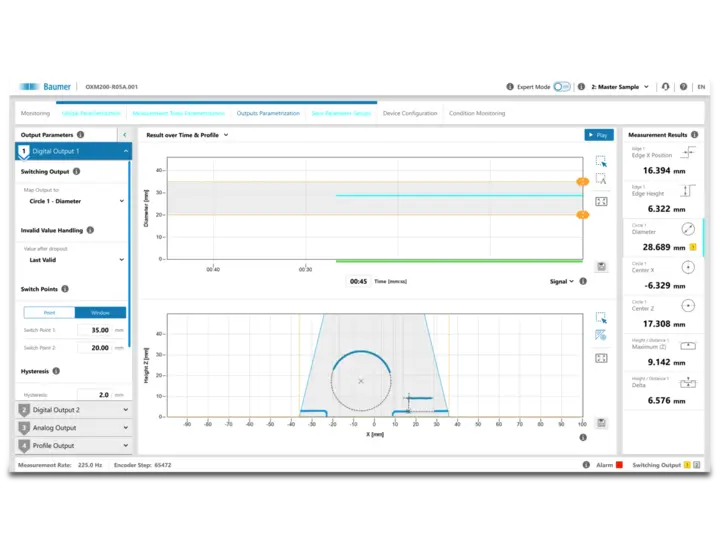

Análisis y seguimiento en directo

  • Análisis rápidos gracias a la información visual e intuitiva

  • Vea lo que ve el sensor - en tiempo real


Fácil integración en los sistemas de automatización

Sensor inteligente conectado

  • Fácil integración en entornos de automatización gracias a una amplia gama de interfaces y protocolos

  • Conexión directa a los sistemas informáticos y a la nube con OPC UA

  • Integración en sistemas de procesamiento de imágenes con un SDK gratuito (datos de perfil a través de streaming UDP)

  • Entrada de codificador para sincronizar los datos de medición y los perfiles registrados con los procesos externos

Datos de diagnóstico

  • Fácil acceso a una amplia gama de datos digitales de diagnóstico, por ejemplo, la temperatura o las horas de funcionamiento
